Интеркулер — один из тех компонентов, которые не добавляют мощности напрямую, но без которых мощность просто не доходит до колёс. Разбираемся, как он работает, почему заводской вариант быстро сдаётся под нагрузкой и на что смотреть при выборе.
Зачем вообще нужен интеркулер
Когда турбина сжимает воздух, он неизбежно нагревается — это физика, сжатие всегда сопровождается ростом температуры, плюс воздух проходит рядом с горячей частью турбины. На высоком наддуве воздух на выходе из турбины может достигать 100 °C и выше.
Проблема в том, что горячий воздух менее плотный. В том же объёме цилиндра его помещается меньше, а значит, меньше кислорода для сгорания. Мотор недополучает то, ради чего работала турбина.
Вторая проблема серьёзнее: горячий воздух провоцирует детонацию. Блок управления двигателем это видит и защищается — убирает угол опережения зажигания, снижает наддув, урезает мощность. Вы жмёте газ, а машина едет всё хуже.
Интеркулер стоит между турбиной и впуском и охлаждает сжатый воздух до того, как он попадёт в цилиндры. Чем холоднее воздух на входе, тем плотнее заряд и тем стабильнее работает мотор под нагрузкой.
Heat soak: главный враг штатного интеркулера
Heat soak — это состояние, когда интеркулер прогревается настолько, что перестаёт охлаждать проходящий воздух. Сердцевина насыщается теплом и превращается из теплообменника в обычную трубу.
Насколько это критично, показывают контролируемые замеры. В сравнительном тесте на одной машине в один день, с несколькими заездами подряд без пауз на остывание, картина получилась такая:
Штатный интеркулер уходит в перегрев уже на первом заезде — стартует с температуры около 58 °C, быстро уходит в диапазон 93 °C и в пике достигает 104 °C.
Тюнинговый интеркулер с сердцевиной bar-and-plate начинает с 30 °C, за первые два заезда почти не нагревается и лишь немного превышает 38 °C. Дальше температура растёт примерно на 5 °C за заезд и стабилизируется около 88 °C, когда тепловая масса сердцевины насыщается.
Разница на первых заездах — десятки градусов. Именно поэтому на прошитой машине штатный интеркулер становится ограничением: первый разгон ещё едет как надо, а второй и третий заметно хуже.
Bar-and-plate или tube-and-fin: две конструкции сердцевины
Это главный выбор при покупке, и однозначно лучшего варианта нет — у каждого свои сильные стороны.
Bar-and-plate — сердцевина собрана из чередующихся пластин и рёбер, образующих прямоугольные каналы. Конструкция плотная и тяжёлая, с большой тепловой массой.
Плюсы: дольше уходит в перегрев, выше охлаждающая способность, прочнее и лучше держит удары камней. Отлично подходит для коротких мощных заездов — драг, разгоны на треке.
Минусы: тяжелее, дольше остывает после перегрева, обычно даёт большее падение давления на сердцевине.
Tube-and-fin — сердцевина из круглых или овальных трубок с оребрением снаружи. Именно эта конструкция изначально разрабатывалась для автомобилей.
Плюсы: легче, лучше пропускает воздух через себя (что важно для стоящих за ним радиатора и кондиционера), быстрее остывает между заездами, обычно меньшее падение давления.
Минусы: быстрее уходит в перегрев при длительной нагрузке, менее прочная конструкция при попадании камней.
Практический вывод: для коротких заездов и уличной езды с редкими разгонами лучше bar-and-plate — он дольше держится холодным. Для длительной нагрузки с частыми повторами, когда важно быстро восстанавливаться между заездами, tube-and-fin выглядит логичнее. Кстати, Porsche на своих турбомоторах использует именно tube-and-fin — правда, интеркулеры там не вынесены вперёд под камни.
Падение давления: почему больше не значит лучше
Это тот момент, о котором продавцы обычно молчат. Любой интеркулер создаёт сопротивление потоку — воздух проходит через сердцевину и теряет часть давления. Разница между давлением на входе и на выходе называется pressure drop.
Порядок величин: на наддуве 15-20 psi сердцевина tube-and-fin даёт падение около 0,5-1,0 psi, bar-and-plate — около 1,0-2,0 psi, в зависимости от плотности рёбер и конструкции.
Отсюда важный вывод: гигантский интеркулер не всегда лучше. Чем плотнее и толще сердцевина, тем лучше охлаждение, но тем больше сопротивление и тем дольше нарастает наддув. Растёт и объём тракта, который турбине нужно наполнить — это добавляет задержки отклика.
Хороший интеркулер — это баланс: достаточная охлаждающая способность при минимальном падении давления и разумном объёме. Именно поэтому качественные производители вкладываются в проектирование входных и выходных бачков, а не просто наращивают габариты.
Воздух-воздух или воздух-вода
Воздушный интеркулер (air-to-air) — классика: сжатый воздух проходит через сердцевину, а встречный поток забирает тепло. Простая, надёжная и обслуживаемая конструкция без дополнительных узлов. Минус — эффективность зависит от скорости движения: в пробке или на старте с места обдува почти нет.
Жидкостный интеркулер (air-to-water) — тепло от сжатого воздуха забирает антифриз, который затем охлаждается в отдельном радиаторе. Плюсы: компактность, стабильная работа независимо от скорости, короткий тракт наддува и, соответственно, быстрый отклик. Минусы: сложнее, дороже, требует насоса, радиатора и контура охлаждения. Многие современные моторы идут с завода именно с такой схемой.
Когда пора менять интеркулер
Штатный интеркулер рассчитан на заводскую мощность и заводские режимы. Менять его стоит в следующих случаях.
Мотор прошит. При Stage 1 и выше растёт наддув, а значит и температура сжатого воздуха. Штатная сердцевина перестаёт справляться, и вы теряете часть мощности, за которую заплатили при прошивке.
Активная езда с повторными разгонами. Если после второго-третьего ускорения машина заметно теряет тягу — это классический признак перегрева интеркулера.
Трек и жаркий климат. При высокой температуре окружающего воздуха запас штатной системы минимален.
Апгрейд турбины. Большая турбина нагнетает больше воздуха и греет его сильнее — без соответствующего интеркулера потенциал не раскроется.
Бренды

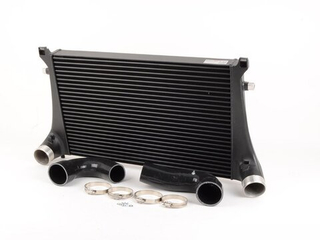

- Wagner Tuning — немецкий производитель интеркулеров премиального уровня. Один из эталонов на платформах VAG и BMW, известен точным расчётом сердцевины и качеством изготовления. Рекомендация TUNE!
- CSF — американский производитель, специализирующийся на теплообменниках. Известен инженерным подходом к сердцевинам и бачкам, выпускает решения для BMW, Audi, Porsche и других платформ. Рекомендация TUNE!
- do88 — шведский бренд, специализирующийся на системах охлаждения и патрубках. Отличается продуманной конструкцией и хорошей репутацией на европейских платформах. Рекомендация TUNE!
- Mishimoto — американский производитель систем охлаждения и впуска. Известен качественным изготовлением, широкой линейкой и продуманными бачками.
- Racingline — подразделение Volkswagen Racing, официально связанное с заводским мотоспортом VAG. Интеркулеры разработаны с учётом заводских данных по платформе.

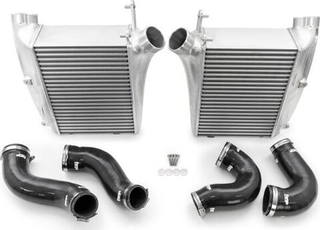

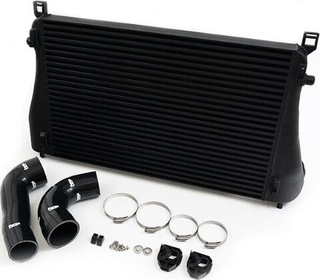

- Forge Motorsport — британский бренд с большим опытом в компонентах наддува. Качественное исполнение, надёжная обвязка, прочная репутация в европейском тюнинге.
- CTS Turbo — канадский производитель, широко известный на платформе VAG. Отличается адекватной ценой при хорошем качестве изготовления.

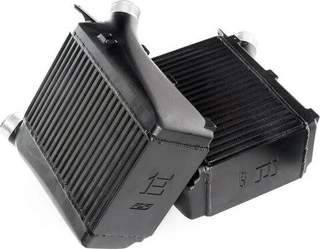

- Integrated Engineering — американский производитель с надёжной инженерией и сильными позициями на платформе VAG. Хорошо сочетается с их прошивками и остальной обвязкой.
- APR — крупный американский бренд, известный прошивками и качественным железом. Интеркулеры рассчитаны на работу в связке с их программным обеспечением.
- Unitronic — канадский бренд, известный прошивками и железом для Volkswagen и Audi. Компоненты проектируются под совместную работу с их прошивками.
- AWE Tuning — американский производитель с сильной инженерной школой и репутацией в премиальном сегменте для платформы Volkswagen и Audi.
- 034Motorsport — американский бренд, специализирующийся на платформе Volkswagen и Audi. Проектирует с инженерным подходом, подтверждает результаты на диностенде.
Что в итоге выбрать
Уличная езда с редкими активными разгонами — bar-and-plate. Дольше остаётся холодным, а долгое остывание в таком режиме не критично.
Трек и длительные нагрузки с повторами — tube-and-fin. Быстрее восстанавливается между заездами и меньше душит поток.
Прошивка Stage 1-2 на стоковой турбине — интеркулер умеренного размера с низким падением давления. Гигантская сердцевина здесь только добавит задержки.
Апгрейд-турбина и серьёзная мощность — производительная сердцевина с проработанными бачками. Здесь охлаждающая способность выходит на первый план.
Главное правило: интеркулер подбирается под задачу и под мощность, а не по принципу «чем больше, тем лучше». Избыточная сердцевина ухудшает отклик и наполняется дольше — и вы теряете в динамике то, что выиграли в температуре.
В нашем каталоге интеркулеры представлены под большинство популярных платформ. Не нашли нужную позицию — напишите нам, найдём и выкупим под ваш автомобиль.
