Впускной тракт турбомотора — это цепь из нескольких элементов, и прочность цепи определяется её слабым звеном. Можно поставить дорогой фильтр и мощную турбину, но если между ними стоит суженный патрубок или треснувшая пластиковая труба, результата не будет. Разбираемся, из чего состоит тракт, что как называется и что менять в первую очередь.
Путаница в терминах: charge pipe и boost pipe
Начнём с того, что путает даже опытных владельцев. На форумах регулярно спорят, чем charge pipe отличается от boost pipe — и однозначного ответа нет, потому что разные производители используют термины по-разному.
На практике сложилась такая логика: charge pipe (чардж-пайп) — это патрубок, по которому сжатый воздух идёт от интеркулера к дроссельной заслонке. Именно так его называет BMW, и в этом значении термин используется чаще всего. Boost pipe (буст-пайп) часто употребляют как синоним, а иногда — для участка от турбины к интеркулеру.
Главное при заказе — смотреть не на название, а на то, какой именно участок тракта нужен: от турбины к интеркулеру или от интеркулера к дросселю. В карточке товара это всегда указано.
Charge pipe: почему штатный пластик лопается
Это одно из самых известных слабых мест современных турбомоторов, особенно у BMW. На двигателях N54, N55, N20, B48 и B58 заводской чардж-пайп сделан из пластика.
Почему завод выбрал пластик: он легче, дешевле в производстве, проще формуется вокруг навесного оборудования и меньше передаёт шум в салон. Логика понятна — но у неё есть цена.
Пластик стареет от постоянных температурных циклов, становится хрупким и трескается. Типичное место разрушения — стык у дроссельной заслонки. Проблема известна настолько, что на профильных форумах обсуждают не «сломается ли», а «когда сломается»: при давлении наддува выше 20 psi это фактически вопрос времени. Причём отказы случаются и на полностью стоковых машинах.
Что происходит при разрушении: мотор теряет наддув, появляется резкая потеря тяги, а в тракт может попадать нефильтрованный воздух. Владельцы часто грешат на турбину, хотя виноват кусок пластика за небольшие деньги.

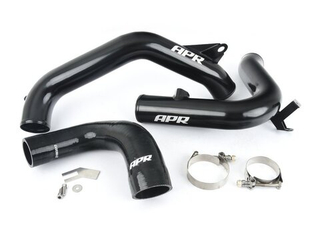

Тюнинговый чардж-пайп делают из алюминия с гибкой на дорне (mandrel-bent) — это сохраняет постоянный внутренний диаметр по всей длине и не создаёт сужений. Фланцы обрабатывают на ЧПУ для точной посадки, соединения делают на четырёхслойных силиконовых муфтах со стальными хомутами. Часто в патрубок интегрируют штуцер под впрыск метанола.
Turbo inlet: ограничение на входе в турбину

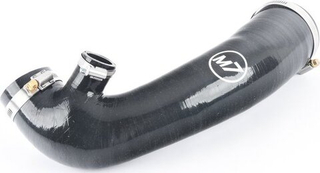

Если чардж-пайп работает на стороне нагнетания, то turbo inlet (инлет-пайп) стоит на всасывании — по нему воздух от фильтра идёт к компрессорному колесу турбины.
Штатный инлет часто имеет сужение, которое ограничивает поток. На некоторых платформах разница драматична: например, на 2.5 TFSI у Audi RS3 и TT RS штатный инлет имеет диаметр 72 мм против 103 мм у тюнингового — прирост пропускной способности достигает 42%.
Вторая проблема та же, что и у чардж-пайпа: на ряде моторов (в частности, BMW N55) инлеты тоже пластиковые, тоже становятся хрупкими от температурных циклов и трескаются. Через трещину турбина начинает всасывать нефильтрованный воздух — а это прямой путь к повреждению компрессорного колеса.
Многие владельцы отмечают, что замена инлета даёт более заметный прирост отклика, чем замена самого воздушного фильтра. Это логично: инлет стоит непосредственно перед турбиной и его сечение напрямую определяет, сколько воздуха дойдёт до компрессора.
Мафлер (рестриктор): деталь, которая душит поток ради тишины
Мафлер — это штатная вставка во впускном тракте, задача которой гасить шум всасывания. Её также называют рестриктором, и это название точнее отражает суть: конструкция гасит звук за счёт того, что физически сужает и рассеивает поток.
Завод ставит мафлер по той же причине, что и пластиковые патрубки — ради акустического комфорта в салоне. Для стокового автомобиля это оправданно. Для тюнингового — лишнее сопротивление в тракте.
Удаление мафлера (muffler delete) решает две задачи: улучшает проходимость воздуха и раскрывает характерный звук турбины — тот самый свист на разгоне, за которым многие и приходят в тюнинг впуска. Вместо штатной вставки ставится прямой патрубок без внутренних препятствий.
Почему жёсткость патрубка критична: две разные нагрузки
Это ключевой момент, который объясняет, зачем вообще платить за качественный патрубок. Впускной тракт работает под двумя противоположными видами нагрузки, и в каждом случае мягкий патрубок ведёт себя неправильно.
Разрежение на всасывании (инлет-пайп). Турбина втягивает воздух, создавая на входе разрежение — отрицательное давление. Чем выше обороты и чем больше воздуха требует мотор, тем сильнее разрежение. Мягкий или тонкостенный патрубок в этот момент начинает сжиматься внутрь: стенки схлопываются, сечение уменьшается, и турбина недополучает воздух ровно тогда, когда он нужен больше всего.
Получается замкнутый круг: чем сильнее мотор просит воздуха, тем сильнее пережимается тракт. Поэтому инлет-пайп должен быть жёстким и держать форму под разрежением — литой алюминий, карбон или силикон с армирующими кольцами, которые не дают стенкам схлопнуться.
Избыточное давление на нагнетании (чардж-пайп и буст-пайп). После турбины ситуация обратная: по тракту от турбины к интеркулеру и далее от интеркулера к дросселю идёт сжатый воздух под высоким давлением.
Здесь мягкий патрубок начинает раздуваться. Стенки растягиваются, объём тракта увеличивается — и часть давления, которое создала турбина, уходит на это раздувание вместо того, чтобы дойти до цилиндров. Результат: наддув нарастает медленнее, пиковое давление ниже расчётного, отклик размывается. Турбина работает, а давление до мотора доходит не полностью.
При серьёзном наддуве раздувание переходит в разрушение: патрубок либо лопается, либо срывается с посадочного места.
Вывод простой: качественный патрубок должен держать форму в обе стороны — не схлопываться под разрежением на всасывании и не раздуваться под давлением на нагнетании. Именно за это вы платите, покупая жёсткий алюминиевый или карбоновый элемент вместо штатного пластика или дешёвого силикона.
Материалы: что из чего делают
Алюминий — самый распространённый вариант для жёстких патрубков. Прочный, лёгкий, хорошо держит давление, меньше пластика прогревается от подкапотного воздуха.
Нержавеющая сталь — прочнее алюминия, применяется там, где нужна максимальная надёжность или высокие температуры.

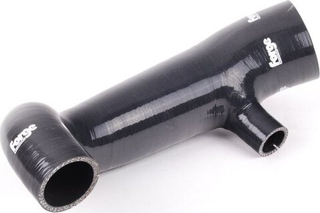

Армированный силикон — используется для соединительных муфт и гибких участков. Четырёхслойный силикон держит высокое давление и гасит вибрации, не давая жёстким элементам работать на излом. На всасывающей стороне применяют силикон с армирующими кольцами — они не дают патрубку схлопнуться под разрежением.

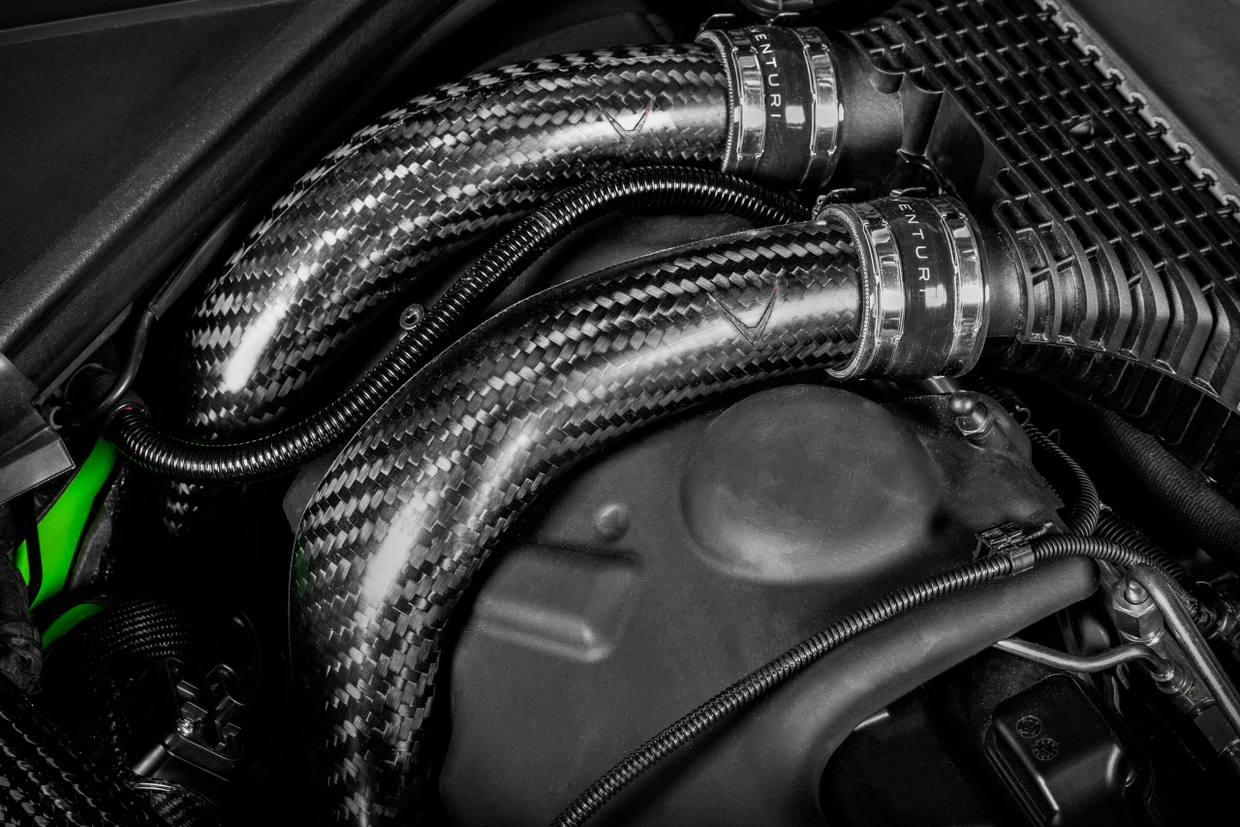

Карбон — премиальный вариант. Легче металла и лучше изолирует поток от подкапотного тепла, но заметно дороже.
Честно о минусе: шум в салоне
Об этом редко пишут продавцы, но об этом стоит знать. Завод ставит пластик не только из экономии — пластик хуже проводит звук. Металлический патрубок передаёт в салон больше шума работы турбины и впуска.
Для большинства владельцев тюнингового автомобиля это плюс, а не минус — звук наддува многие ищут специально. Но если вы цените тишину в повседневной езде, учитывайте: после замены пластиковых элементов на металлические машина станет слышнее. Это не дефект, а следствие материала.
Что менять в первую очередь
Порядок приоритетов зависит от вашей ситуации.
Если мотор прошит и наддув поднят — начинайте с чардж-пайпа. Это не про мощность, а про надёжность: штатный пластик на поднятом давлении становится расходником, а его отказ оставит вас без тяги в самый неподходящий момент.
Если тракт исправен, а нужен отклик — начинайте с turbo inlet. Он снимает главное ограничение на входе в турбину, и эффект по ощущениям часто заметнее, чем от замены фильтра.
Если хочется звука без больших вложений — удаление мафлера. Самая доступная доработка из перечисленных, даёт заметный акустический эффект и немного улучшает проходимость тракта.
Полная переборка тракта — чардж-пайп, инлет, удаление мафлера и качественные силиконовые соединения — имеет смысл при серьёзной сборке с апгрейд-турбиной, когда каждое сужение работает против вас.
Бренды
Патрубки и элементы тракта выпускают практически все производители тюнинг-обвязки. В нашем каталоге представлены CTS Turbo, Forge Motorsport, Wagner Tuning, do88, Mishimoto, Eventuri, ECS Tuning, MST Performance, 034Motorsport, Integrated Engineering, Turner Motorsport, Burger Motorsports, M7 Speed и другие.
При выборе смотрите не только на бренд, но и на исполнение: гибка на дорне без сужений, ЧПУ-обработанные фланцы, качественные многослойные силиконовые муфты и стальные хомуты. Эти детали определяют, будет ли патрубок держать давление годами или начнёт подтравливать через сезон.
